شفت های درایو تراکتور

درشفت های درایو تراکتورمؤلفه مهم سیستم انتقال نیرو در ماشین آلات کشاورزی است. آنها عملکرد اصلی انتقال کارآمد موتور به چرخ ها یا ماشین آلات کشاورزی همراه است و به عنوان مونتاژ اصلی خدمت می کند که بهره وری عملیاتی و ایمنی رانندگی تراکتور را تضمین می کند.

ترکیب ساختاری

لوله شافت انتقال: ساخته شده از آلیاژ آلومینیوم با استحکام بالا ، این ماده اصلی برای انتقال نیرو است و می تواند در برابر گشتاور و استرس خمش مقاومت کند.

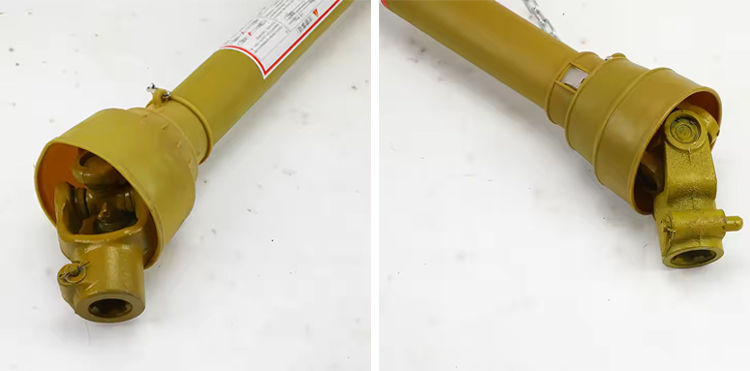

Universal Joint: این امکان انتقال نیرو را بین انتهای ورودی و خروجی که در همان صفحه نیستند امکان پذیر می کند. حداکثر زاویه می تواند به 80 درجه برسد. این یک ساختار قفس توپ را برای اطمینان از انتقال صاف اتخاذ می کند.

اتصال و شفت اتصال: گیربکس و محور درایو را به هم وصل می کند. طراحی دنده مستطیل شکل ، دقت انتقال را افزایش می دهد.

یاتاقان ها و مهر و موم ها: بلبرینگ های توپ شیار عمیق (برای بار پر سرعت و سنگین) ، یاتاقان های غلتکی استوانه ای (با ظرفیت بار قوی) و یاطاقان کشویی (برای بار کم سرعت و سنگین) در ترکیب استفاده می شوند. مهر و موم های روغن از نشت روغن روغن کاری جلوگیری می کنند.

شکل ها و ویژگی های مشترک

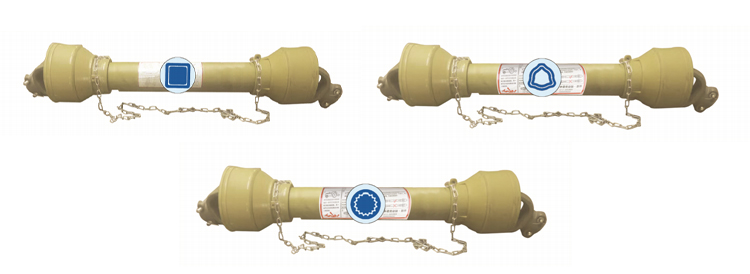

شکل spline ازشفت های درایو تراکتورمی تواند به طور مستقیم بر راندمان چرخشی و ظرفیت بارگذاری آن تأثیر بگذارد ، و همچنین برای سناریوهای مختلف کاربردی کاربرد دارد.

پیچ و خم مستطیل

● این روش محوریت با قطر کوچک را اتخاذ می کند ، و از ثبات محور خوب اطمینان می دهد. تغییر شکل ناشی از عملیات حرارتی می تواند از طریق سنگ زنی از بین برود تا دقت بالایی را تضمین کند.

● با چندین دندان ، می تواند بار را پراکنده کند و برای اتصالات ثابت یا اتصالات کشویی با بارهای متوسط تا کوچک مناسب است.

● ریشه دندان نسبتاً کم عمق است و در نتیجه غلظت استرس کمتری ایجاد می شود. استحکام شافت و هاب کمتر تضعیف می شود و از طریق سنگ زنی می توان با دقت بالایی حاصل شد.

● معمولاً در انتقال مکانیکی تراکتورها ، خودروها ، دستگاههای ماشین و غیره استفاده می شود و به ویژه برای موقعیت هایی که نیاز به تراز و راهنمایی بالا دارند مناسب است.

spline درگیر

profile مشخصات دندان یک منحنی درگیر است. هنگامی که در معرض بار قرار می گیرد ، نیروی شعاعی ایجاد می کند ، و اطمینان حاصل می کند که هر دندان به طور مساوی استرس دارد و در نتیجه قدرت بالا و عمر طولانی مدت ایجاد می شود.

● معمولاً می تواند برای تراز دندان جانبی یا همچنین برای تراز با قطر بزرگ یا با قطر کوچک استفاده شود.

● فرآیند شبیه به چرخ دنده ها است و دستیابی به دقت و تعویض بالا را آسان می کند.

● برای اتصالات با بارهای زیاد ، الزامات دقت تراز بالا و ابعاد بزرگ مناسب است.

پیچ و خم مثلثی

● پردازش ساده: دندانها کوچک و بی شمار هستند ، تنظیم و مونتاژ تسهیل کننده و باعث تضعیف حداقل شافت و توپی می شوند.

● مناسب برای اتصالات استاتیک با قطر کوچک و بارهای کم مانند اتصالات قطعات نازک دیواره.

structure ساختار ساده و هزینه تولید پایین.

اینهاشفت های درایو تراکتورتولید و توسعه یافته توسط Shuoxin® عمدتاً برای ارائه راه حل های انتقال کارآمد و بادوام برای کشاورزی جهانی طراحی شده است و باعث می شود بیشتر کشاورزان بتوانند عملیات کشاورزی خود را با سهولت انجام دهند.
