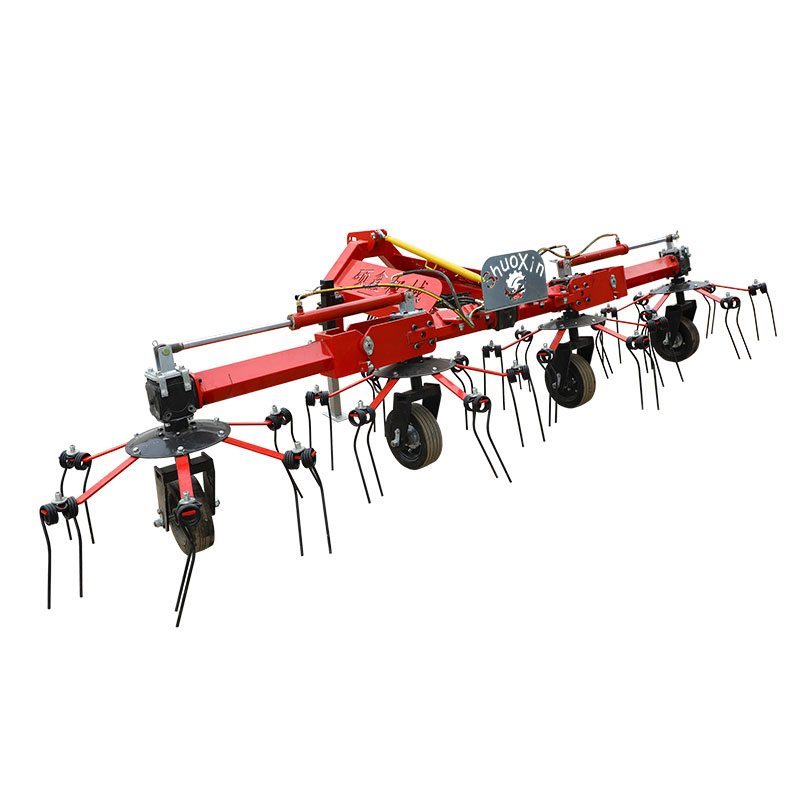

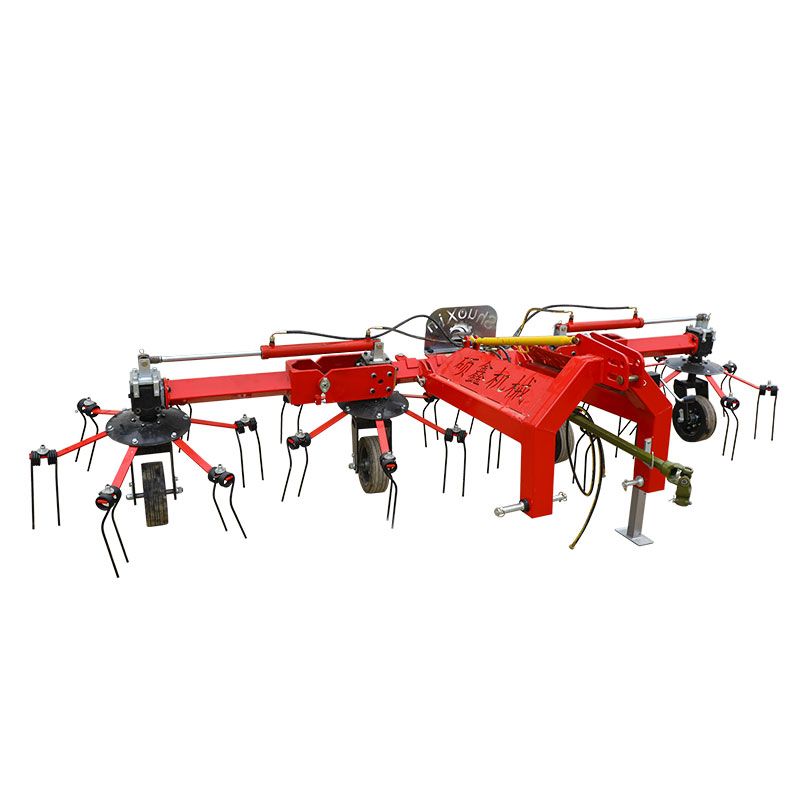

بکسل یونجه روتاری روتاری روتاری

Shuoxin تولید کننده و تأمین کننده Rake Rake Rotary Rotary Rotary Rotary Rotary Rotary Rotary Rotary Rotary Rotary Rotary Rotary Rotary Rotary Ratary Rotary Rotary Rotary را می دهد.

Rotary Rakes در نوع Rotary و Spring موجود است. در حین کار ، چنگال توسط تراکتور به جلو منتقل می شود و توسط شافت خروجی برق رانده می شود.

این دستگاه توسط یک بادامک ثابت که در وسط نصب شده است کنترل می شود و در اطراف محور مرکزی می چرخد ​​، به طوری که اقدامات مانند علفهای هرز و برداشتن چمن را انجام می دهد.

رک بهار چرخشی مجهز به کثرت دندانهای بهاری در اطراف یک قسمت چرخان است و دندانهای بهاری توسط یک نیروی گریز از مرکز برای انجام عملیات شمشیر باز می شوند.

اگر زاویه نصب دندان بهاری را تغییر دهید ، می توانید کارهای چمن زنی را انجام دهید.

چمن های چرخشی دارای چمنزارهای سست ، از بین رفتن کم مرتع ، آلودگی نور و سرعت عملیاتی تا 12 تا 18 کیلومتر در ساعت هستند و باعث می شود آنها با تجهیزات انتخاب آسان شوند.

چرخ چرخشی افقی عمدتاً از یک دستگاه تعلیق ، چرخ پیاده روی ، یک دندان سوار ، یک حیاط جمع آوری و یک کاهش دهنده سرعت تشکیل شده است. در حین کار ، قدرت توسط شافت خروجی قدرت تراکتور تأمین می شود. اصل کار آن این است: قدرت به جعبه دنده تغییر سرعت از طریق شافت انتقال جهانی مفاصل منتقل می شود ، از طریق کاهش سرعت چرخ دنده مرحله اول ، چرخش شافت دیسک چرخشی ، دیسک چرخان و راه رفتن محور عمودی دستگاه چرخ با استفاده از پیچ و مهره های کوچک در بدنه دنده ثابت می شود. مونتاژ دندان فک با استفاده از صندلی دندان Rake روی تورنت بر روی Turntable ثابت می شود. هنگامی که Turntable می چرخد ​​، بازوی دندان Rake با چرخش Turntable می چرخد ​​و از این طریق مرتع را تحقق می بخشد. عملیات یکپارچه

I.Feature of theing Hay Rake Rotary Hay Rotary Rake

Rake یک دستگاه برداشت علوفه است که مراتع مرتع را ادغام می کند. پس از برداشت مراتع ، برای رسیدن به شرایط تعادل در اسرع وقت ، مرتع باید با یک پخش کننده آفتاب باشد. پخش کننده می تواند به طور مساوی مراتع را در این زمینه پخش کند ، که باعث تبخیر سریع آب می شود و برش مراتع موجود در حاشیه ها را تسهیل می کند یا قبل از سیلو خشک می شود. هنگامی که رطوبت مراتع می تواند به وضعیتی برسد که در آن می توان خشک شد ، محصولات زراعی با یک تخته در یک انبار جمع می شوند و در آماده سازی برای اتصال به عملیات به نوارهای خرد می شوند. هنگامی که چنگال کار می کند ، از دندانهای بهاری استفاده کنید تا محصول را به آرامی برای جمع آوری یا پهن کردن خورشید حرکت دهید و از بقایای مخلوط یا سنگ موجود در محصول خودداری کنید تا کیفیت مرتع یا خوراک سبز را بهبود بخشید.

طبق استاندارد صنعت Rotary Mower Standard JB/T 10905-2008 ، ماشین چمن زنی باید استانداردهای زیر را رعایت کند:

مجموعه Maggot باید تمیز باشد ، از بین رفتن مرتع است

کوچک ، و میزان نشت باید کمتر از 5 ٪ باشد.

(2) عرض پشته 2 ~ 4.0 متر است.

(3) بهره وری یونجه 4.8 ~ 4.8 hm2 در ساعت است.

(4) دامنه قدرت سوار 17.5-25 کیلو وات است.

Rotary Rakes در نوع Rotary و Spring موجود است. در حین کار ، چنگال توسط تراکتور به جلو منتقل می شود و توسط شافت خروجی برق رانده می شود. این دستگاه توسط یک بادامک ثابت که در وسط نصب شده است کنترل می شود و در اطراف محور مرکزی می چرخد ​​، به طوری که اقدامات مانند علفهای هرز و برداشتن چمن را انجام می دهد. رک بهار چرخشی مجهز به کثرت دندانهای بهاری در اطراف یک قسمت چرخان است و دندانهای بهاری توسط یک نیروی گریز از مرکز برای انجام عملیات شمشیر باز می شوند. اگر زاویه نصب دندان بهاری را تغییر دهید ، می توانید کارهای چمن زنی را انجام دهید. چمن های چرخشی دارای چمنزارهای سست ، از بین رفتن کم مرتع ، آلودگی نور و سرعت عملیاتی تا 12 تا 18 کیلومتر در ساعت هستند و باعث می شود آنها با تجهیزات انتخاب آسان شوند.

ii.main ساختار و اصل عمل

با توجه به رابطه بین جهت مراتع و جهت ماشین ، می توان Rake را به دو دسته افقی و جانبی تقسیم کرد (مدل از چمن جانبی استفاده می کند).

چمن یکپارچه چمن جانبی موازی با جهت پیشرفت دستگاه است. از آنجا که چمن دارای فاصله کمی از حرکت و گنجاندن کمتر است ، مشخصات چمن پس از برداشت نسبتاً شسته و رفته ، سست و یکنواخت است و برای چمنزارهای طبیعی و چمنزارهای مصنوعی با بازده مناسب است.

به منظور اطمینان از کیفیت و کارآیی برداشت مراتع ، از اصل و ساختار رک های جانبی استفاده می شود.

1. قدرت Rake

این مدل سیستم تعلیق سه نقطه ای را اتخاذ می کند ، که از یک خروجی شافت اسپلین از تراکتور در جلو استفاده می شود و از طریق یک شافت spline قابل جمع شدن قدرت را منتقل می کند. یعنی در هنگام رانندگی تراکتور ، کار ماشین چمن بعد از آویزان می تواند شروع و متوقف شود و به خواست خود متوقف شود ، به طوری که هنگام کار یا چرخش ، ماشین چمن زنی شروع و متوقف شود ، تا بتواند کاربرد آن را بهبود بخشد.

2. ساختار کلی ریک

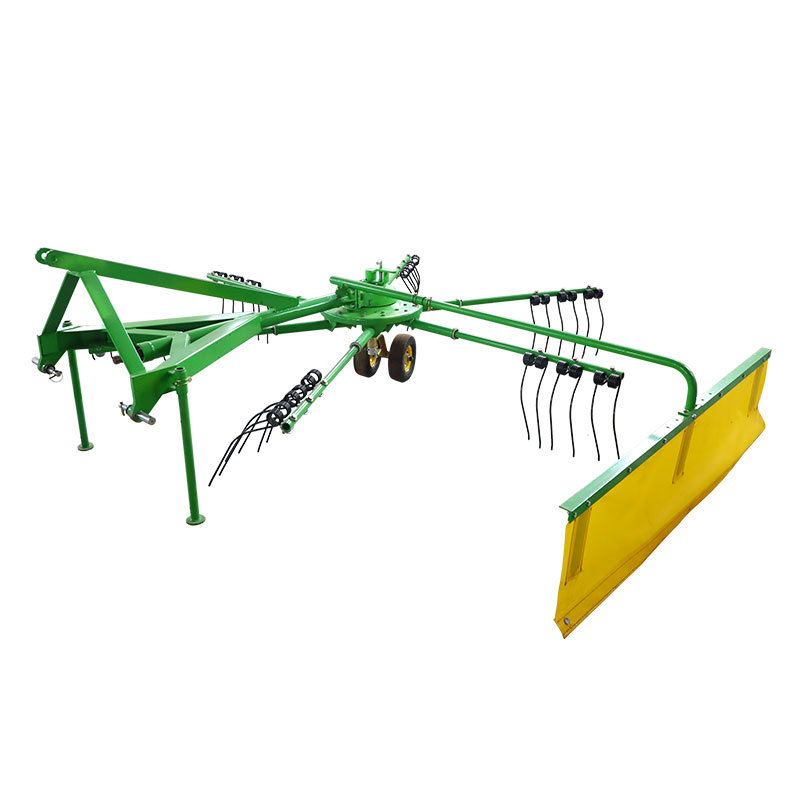

به عنوانبکسل یونجه روتاری روتاری روتاریعملکردهای بسیاری از قبیل عجله چمن ، تراز کردن ، معکوس کردن خشک کردن و حرکت ، می توان از آن برای ادغام چمن های چرای تمیز و منظم استفاده کرد و مراتع مسافت کوتاه تری برای مسافرت دارند و تعداد مراتع کاهش می یابد ، و از دست دادن چمن و دسترسی به یک ترکیب تغذیه ای بالاتر ، مطابق با مفهوم مدرن تغذیه شوهر حیوانات. برای این منظور ، ساختار کلی چرخشی افقی شرکت ما در زیر نشان داده شده است.

چرخ چرخشی افقی عمدتاً از یک دستگاه تعلیق ، چرخ پیاده روی ، یک دندان سوار ، یک حیاط جمع آوری و یک کاهش دهنده سرعت تشکیل شده است. در حین کار ، قدرت توسط شافت خروجی قدرت تراکتور تأمین می شود. اصل کار آن این است: قدرت به جعبه دنده تغییر سرعت از طریق شافت انتقال جهانی مفاصل منتقل می شود ، از طریق کاهش سرعت چرخ دنده مرحله اول ، چرخش شافت دیسک چرخشی ، دیسک چرخان و راه رفتن محور عمودی دستگاه چرخ با استفاده از پیچ و مهره های کوچک در بدنه دنده ثابت می شود. مونتاژ دندان فک با استفاده از صندلی دندان Rake روی تورنت بر روی Turntable ثابت می شود. هنگامی که Turntable می چرخد ​​، بازوی دندان Rake با چرخش Turntable می چرخد ​​و از این طریق مرتع را تحقق می بخشد. عملیات یکپارچه

iii مشخصات

1. مشخصات

2. جدول برگشتی

یک تورنت در انتهای پایین کاهش دهنده Rotary Rake وجود دارد. Turntable به طور مساوی

6 بازوی دستگیره را در امتداد دور توزیع می کند. دندانهای رک بر روی دیسک چرخان ثابت هستند. انتهای هر بازوی دندان Rake یک جفت دندان بهاری راک را برطرف می کند. هنگامی که چنگک در حال کار است ، قدرت بازوی دندان Rake توسط Turntable تأمین می شود و بازوی دندان Rake توسط دیسک چرخش چرخانده می شود و بدین ترتیب متوجه عملیات Rake Rake می شود.

قسمت بالای صفحه بارگیری دارای یک دسته تنظیم کننده است (همانطور که در شکل نشان داده شده است) ، دسته را بلند می کند و تورنت را می چرخاند تا زاویه نوار ماهی مرکب را تنظیم کند. زاویه های مختلف عملکردهای مختلفی دارند ، به طوری که دستگاه عملکردهای مختلفی دارد ، عمدتاً چمن شمشیر ، مسطح شدن ، خشک کردن خورشید ، مهاجرت و غیره.

3. تین

ساختار جیب در شکل نشان داده شده است. انتهای بالای دندان Rake به شکل پیمایش ساخته شده است تا ارتجاعی آن افزایش یابد تا به راحتی بر مانع غلبه کند. انتهای پایین دندان رنگ به شکل قوس تشکیل می شود تا مرتع مرتع بلند شود و در امتداد سطح دندان چرخانده شود و حلقه چشمه چرخانده شود. در سمت چپ و راست ، تعداد دور مساوی با چهار دایره چپ و راست است. با استفاده از مواد 60SI2MN ، کشش بادوام و خوب.

4. شافت PTO

شافت درایو عمدتا قدرت خروجی تراکتور را به کاهش دهنده منتقل می کند. با توجه به فاصله زیاد بین شافت خروجی قدرت تراکتور و شافت ورودی از سرعت ، به منظور اطمینان از قابلیت اطمینان انتقال نیرو ، یک انتهای شافت انتقال با توجه به سرعت و نیازهای انتقال به شافت خروجی تراکتور وصل می شود و انتهای دیگر از طریق اتصال منتقل می شود. برای تحقق انتقال صاف قدرت با انتهای ورودی شافت دنده پین ​​کاهش دهنده متصل شده است.

5. مکانیسم انتقال

با توجه به موقعیت و نیازهای ساختار ، کاهش دهنده روی پالت 4 قرار می گیرد ، انتهای ورودی آن شافت دنده کوچک Bevel با شافت انتقال وصل می شود و انتهای خروجی انتهای spline شفت دنده بزرگ Bevel با دیسک وصل می شود. ساختار در شکل زیر نشان داده شده است.

iv.Installation الزامات بکسل یونجه Rake Rotary Hay Rotary Rake

پس از تصحیح مطابق با لیست بسته بندی محصول ، یک کف مسطح را انتخاب کرده و به ترتیب مونتاژ را انجام دهید.

1. قاب اصلی را به سمت پایین بچرخانید ، سپس لاستیک های پیاده روی را نصب کنید.

2. قاب اصلی را به صورت وارونه بچرخانید و دو پا را در قسمت جلویی قرار دهید تا قاب اصلی در تعادل باشد.

3. میله ساق پا بالایی را به طور هم زمان جمع کنید ، توجه کنید تا اطمینان حاصل کنید که بلبرینگ انتهای میله باید در شیار بادامک باشد ، به طوری که می توان دوربین را چرخانده تا دندان تین را فشار دهد.

4. میله اتصال دهنده چمن را نصب کرده و بافل چمن را وصل کنید.

شافت ورودی 6 را در آستین شافت اسپلین از شافت درایو ورودی 6 قرار دهید و پین را برای تکمیل نصب ایمن کنید.

V.OPERATION و استفاده

1. قبل از استفاده ، روان کننده را به هر قسمت چرخان اضافه کنید.

2. هنگام تنظیم ، به آرامی پیاده سازی را به زمین پایین بیاورید تا تراکتور را متوقف کرده و آن را متوقف کنید. تنظیم و نگهداری دقیق در حالت بوت ؛

3. در طول عمل ، راننده باید تأیید کند که قبل از شروع عمل ، هیچ کس یا موانع دیگری در محدوده خاصی وجود ندارد.

4. در پایان کار ، لازم است سایت تراز کردن را انتخاب کنید تا از پارکینگ ایمن لوازم جانبی اطمینان حاصل شود.

5. در حین عمل ، آنها به طور دلخواه تیز نمی شوند و افزایش اجرای آن بدون چرخاندن زمین ممنوع است.

6. هنگام حمل و نقل ، دنده خروجی عقب را بردارید تا اطمینان حاصل شود که ابزار دستگاه متوقف می شود ، دستگاه ماشین بیش از 20 سانتی متر از زمین فاصله می گیرد و میله اتصال دهنده چمن را برای تسهیل حمل و نقل کوتاه می کند.

vi.maintence و عیب یابی

1. به طور مرتب درجه محکم همه پیچ ها و آجیل ها را بررسی کنید.

2. برای اطمینان از روغن کاری جعبه دنده در محل ، چرخش انعطاف پذیر.

3. برای اطمینان از آسیب دیدن یاتاقان ، ظاهر شکل دندان ایده آل است ، جایگزینی به موقع قسمت های فرسوده یا آسیب دیده.

4. موارد مربوطه را هر 8 ساعت کار بررسی کنید.
